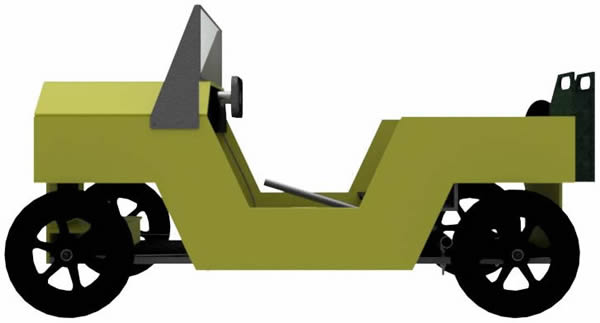

Die JeeBox war von Anfang an als Bausatz geplant. Daraus ergab sich – wenig Teile, viele Standardteile, leicht zu verarbeiten und natürlich möglichst kompakt zum Versand. Zu alledem sollte das Design besonders ansprechend sein. Was lag hier näher als einen Jeep Nachbau zu verwirklichen, der weltweit bekannt ist.
Die Seifenkiste ist geplant für Kinder deren Größe bis ungefähr 150 cm beträgt. Das Leergewicht beträgt ca. 25 kg. Zur Verwendung kommen neu konstruierte Holzachsen von denen die Vorderachse über Bowdenzüge gelenkt wird. Die Verwendung von Bowdenzügen, wie beim Fahrrad, ist einfacher und kostengünstiger als Draht der über mehrere Umlenkrollen verlegt wird. Die Bremse funktioniert mittels eines Bremshebel der das Bremsrohr gegen die Hinterreifen drückt. Alle hier aufgeführten Materialien erhält man im gut sortierten Baumarkt, beim Schreiner oder Eisenwarenhandel und auch über den Online-Handel. Die Zuschnitt-Zeichnungen befinden sich im Anhang.
The construction manual JeeBox
The JeeBox was designed as a kit from the beginning. This resulted – few parts, many standard parts, easy to process and, of course, as compact as possible. To all this, the design should be particularly appealing. What was more obvious here than to realize a jeep replica, which is known all over the world.
The soapbox is designed for children up to 150 cm in height. The empty weight is approx. 25 kg. Newly designed wooden axles are used, with the front axle being steered via bowden cables. The use of bowden cables, such as the bicycle, is simpler and more cost-effective as a wire which is routed over several deflection pulleys. The brake works by a brake lever which presses the brake pipe against the rear tire. All the materials listed here can be found in the well-stocked construction market, in the carpentry or hardware trade, and also through the online trade. The blank drawings are in the appendix.
66 Seiten / 66 Pages
Stücklisten / Bill of Materials
Einzelteilzeichnungen / Detail drawings
Zusammenbauzeichnungen / Assembly drawings
Explosionszeichnungen / Exploided views
Zeichnungen für den Zuschnitt / Drawings for the blank
Tipps und Tricks / Tips and tricks
Bezugsquellen / Where to by
Sprache: Deutsch / Englisch / Language: German / English
In einzelnen Kapiteln wird der Zusammenbau bis zur fertigen Seifenkiste beschrieben.
Geeignet für Kinder bis zu einer Größe von 150 sitzend.
Bauzeit ca. 40 Stunden.
Download als ZIP/PDF Datei nach erfolgter Überweisung (PayPal oder Vorabüberweisung)
In each chapter, the assembly is described to the finished soap box.
Suitable for children up to a height of 150 cm lying sitting.
Construction period approximately 30 hours.
Download as ZIP / PDF file after successful transfer (PayPal or Bank).
Seifenkiste – Bauplan JeeBox – Soapbox Building Plan PDF Download
12,00 €
inkl. 7 % MwSt.
Bauplan für Seifenkiste
Construction manual for soapbox
Plan de caisses à savon
Plan para la plataforma improvisada
Beschreibung
Der Bauplan JeeBox
Die JeeBox war von Anfang an als Bausatz geplant. Daraus ergab sich – wenig Teile, viele Standardteile, leicht zu verarbeiten und natürlich möglichst kompakt zum Versand. Zu alledem sollte das Design besonders ansprechend sein. Was lag hier näher als einen Jeep Nachbau zu verwirklichen, der weltweit bekannt ist.
Die Seifenkiste ist geplant für Kinder deren Größe bis ungefähr 150 cm beträgt. Das Leergewicht beträgt ca. 25 kg. Zur Verwendung kommen neu konstruierte Holzachsen von denen die Vorderachse über Bowdenzüge gelenkt wird. Die Verwendung von Bowdenzügen, wie beim Fahrrad, ist einfacher und kostengünstiger als Draht der über mehrere Umlenkrollen verlegt wird. Die Bremse funktioniert mittels eines Bremshebel der das Bremsrohr gegen die Hinterreifen drückt. Alle hier aufgeführten Materialien erhält man im gut sortierten Baumarkt, beim Schreiner oder Eisenwarenhandel und auch über den Online-Handel. Die Zuschnitt-Zeichnungen befinden sich im Anhang.
The construction manual JeeBox
The JeeBox was designed as a kit from the beginning. This resulted – few parts, many standard parts, easy to process and, of course, as compact as possible. To all this, the design should be particularly appealing. What was more obvious here than to realize a jeep replica, which is known all over the world.
The soapbox is designed for children up to 150 cm in height. The empty weight is approx. 25 kg. Newly designed wooden axles are used, with the front axle being steered via bowden cables. The use of bowden cables, such as the bicycle, is simpler and more cost-effective as a wire which is routed over several deflection pulleys. The brake works by a brake lever which presses the brake pipe against the rear tire. All the materials listed here can be found in the well-stocked construction market, in the carpentry or hardware trade, and also through the online trade. The blank drawings are in the appendix.
In einzelnen Kapiteln wird der Zusammenbau bis zur fertigen Seifenkiste beschrieben.
Geeignet für Kinder bis zu einer Größe von 150 sitzend.
Bauzeit ca. 40 Stunden.
Download als ZIP/PDF Datei nach erfolgter Überweisung (PayPal oder Vorabüberweisung)
In each chapter, the assembly is described to the finished soap box.
Suitable for children up to a height of 150 cm lying sitting.
Construction period approximately 30 hours.
Download as ZIP / PDF file after successful transfer (PayPal or Bank).
